技術文章

真空氧氬脫碳轉爐冶煉的雙相不銹鋼鍛造工藝

雙相不銹鋼兼具奧氏體和鐵素體不銹鋼的優良特點，具有優越的耐腐蝕和耐磨損性能，廣泛應用于核電、石油、化工及海洋工程等重要領域。

2205 雙相鋼與奧氏體不銹鋼相比，在抵抗斑蝕及裂隙腐蝕方面性能更優越，它的熱膨脹系數更低，導熱性更好，耐壓強度是奧氏體不銹鋼的兩倍。采用2205 雙相不銹鋼制造，通過鍛造工藝消除金屬在冶煉過程中產生的鑄態疏松等缺陷，同時優化微觀組織結構，細化晶粒，可使鍛件獲得優異的綜合機械性能。但若雙相不銹鋼鍛造工藝不當，則可能導致鐵素體晶粒粗大，這不僅會降低材料的屈服強度和韌性，還可能對后續的超聲波檢測造成極大的困難，增加產品質量控制的難度。

在2205 雙相不銹鋼鍛造過程中，隨著熱處理溫度升高，腐蝕電位先降低后增加。隨著保溫時間增加，原本平衡態的α相和γ相比例會發生變化，α相分解生成σ相和二次奧氏體相。此過程中，σ相的富Cr特性導致周邊區域Cr貧化，從而形成電位差，腐蝕電位呈降低趨勢，2205 雙相不銹鋼的硬度和耐蝕性下降。σ 相含量和α/γ 相比例增加是造成雙相鋼硬度下降和耐腐蝕能力下降的主要原因。

采用真空氧氬脫碳轉爐精煉技術（VODC）冶煉鋼錠，可提升鋼的純凈度和減少合金元素的燒損，確保合金成分滿足設計要求。該技術通過降碳保鉻及深度脫除氫、硫、氮等雜質獲得純凈鋼液。

采用合適的的鍛造工藝可以有效調整雙相鋼鍛件α 相和γ相的比例，提升鍛件的力學性能和耐蝕性能：

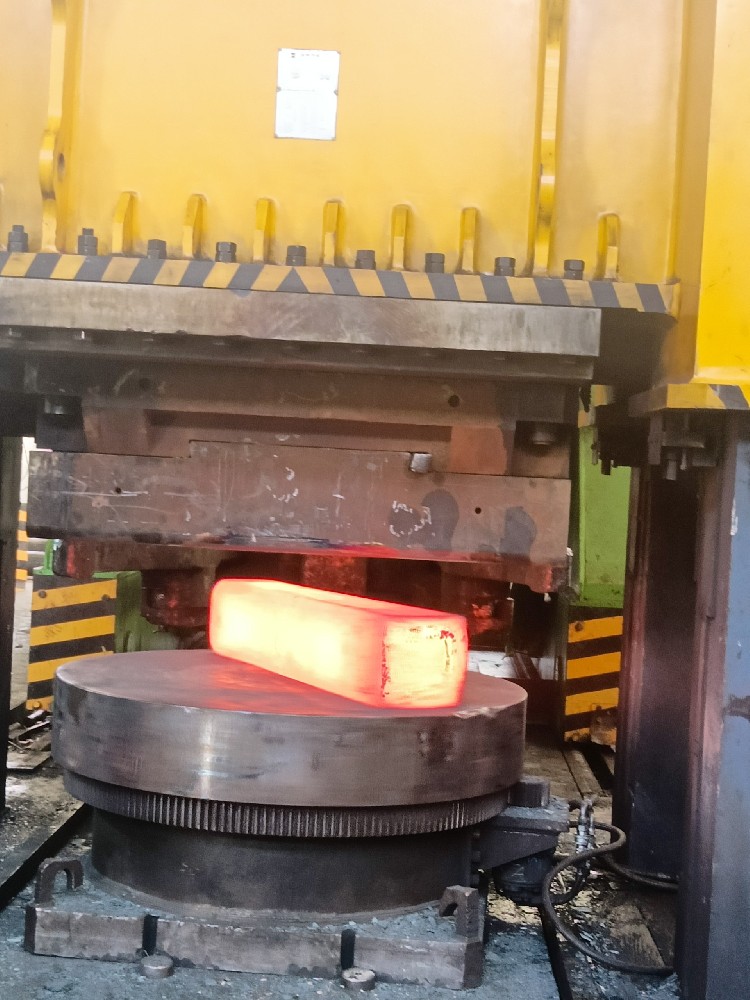

（1）將雙相不銹鋼冷錠加熱到1160～1180 ℃后進行開坯拔長鍛造，破碎雙相不銹鋼的鑄態結晶組織，可使坯料晶粒得到細化，鍛后水冷有效阻止了σ 等有害相的析出。

（2）第二次加熱鍛造對坯料進行鐓粗、拔長后晶粒進一步得到細化，各類鑄造缺陷在高溫下擴散，彌散均勻分布或消除。

（3）終鍛溫度950～1000 ℃ 以及合理控制鍛比，可改變雙相不銹鋼兩相組織相形態的方向性和層狀雙相組織的分布，使高溫變形后多方向、多尺度非均勻層狀雙相組織冷卻后得以保留。同時還可減少變形過程中奧氏體相向高溫鐵素體的轉變，提高雙相不銹鋼的低溫沖擊韌性。

免責聲明：本文轉載自網絡，如有侵權，請聯系刪除。
